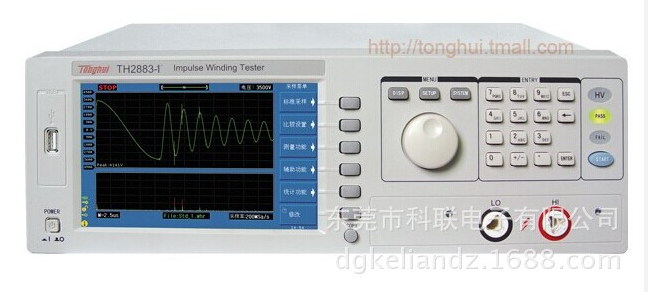

同惠TH2883-1線圈測試儀 脈沖式線圈測試儀 匝間耐壓測試儀
性能特點
■ 首臺符合LXI標準的線圈測試儀
■ 最高10kV脈沖電壓輸出
■ 最多8通道掃描測試
■ 最低可測試低至1uH電感量線圈
■ 65k色7” TFT 寬屏顯示
■ 200Msps的波形采樣率
■ 最大6次/秒的測試速度
■ 高保真電暈提取算法（專利技術）
■ 四種波形比較判定方法
■ 電壓、時間及頻率的測量及儀器參數自動保存
■ 多樣本平均，可進行32個標準波形的平均處理
■ 破壞性測試為您選擇合適測試電壓
■ 消磁脈沖的施加，保證測試波形一致
■ 20組儀器文件可供存儲并自動加載
■ 屏幕信息快存于U盤 (COPY鍵
■ 可通過U盤自動升級系統固件
■ 中英文可選操作界面及四種可選的顯示界面效果
■ Handler、RS232C、USB 和LAN接口
簡要介紹
■ TH2883系列產品是同惠最新研發的新一代脈沖式線圈測試儀，共有四個型號組成。該系列產品采用當前主流的32bit CPU和高密度SMD貼裝工藝，65k色7寸寬屏TFT顯示器。操作功能簡潔易用，顯示界面清新亮麗。最高10kV脈沖電壓、最多8通道掃描測試、低至1uH電感量的線圈測試、200Msps的采樣率，6k Bytes的存儲深度、標準樣本平均的使用、消磁脈沖的施加、高保真電暈的提取以及非破壞性測試的開啟…… ，無不彰顯在業界的領先地位。TH2883系列共有四個型號；TH2883-1是低電感脈沖式線圈測試儀，具有最低30V的脈沖電壓，可測試低至1uH電感量的線圈，是開關電源等所用電感線圈的理想測試產品。
技術參數
型號 | TH2883-1 | |
脈沖電壓 | 30V-1200V 5V步進±5%±5V | |
通道數 | 1 | |
電感測試范圍 | ≥1uH | |
脈沖能量 | 最大 0.02焦耳 | |
測量速度 | 6次/秒 | |
施加脈沖數 | 最大到32個 | |
輸入阻抗 | 5MΩ | |
顯示器 | 800x480點65k色TFT，波形顯示范圍600x256 | |
波形采集 | 采樣率: 最高200Msps, 8級可調分辨率: 8 Bits存儲深度:6k Bytes樣本平均:1-32 | |
判定方法 | 和標準波形比較 面積比較 面積差比較 電暈放電 相位差比較 | |
波形測量 | 波形的電壓、波形的頻率、波形的時間 | |
觸發方式 | 手動觸發、外部觸發、總線觸發，內部觸發 | |
判別輸出 | OK/NG 顯示，LED 燈指示，蜂鳴器報警 | |
測量統計 | 具有測量結果的統計功能 | |
存儲器 | 儀器內部可以存儲20組標準波形和儀器設置也可以使用U盤作為外部存儲器 | |
接口 | Handler,RS232C,USB Device,USB Host，Lan | |
電源 | ||
供電電源 | 110V/220V±10% 50Hz/60Hz±5% | |
電源功耗 | ≤200VA | |
通用條件 | ||
工作環境 | 溫度 | 0℃ - 40℃ |
濕度 | ≤75% R.H. | |
安全和電磁兼容 | IEC61010-1:2001,IEC61326-2-1:2005 | |
